灵蛇网4818ccc 　　圆弧导轨传动方式?在流水线上导轨起到了很大的作用，有的朋友就来咨询，它的传动方式是什么?圆弧导轨也有很多种，每一种传动的方式都不一样，所以小编要给大家详细讲解一下：圆弧导轨传动方式是怎样？

　　一：双V圆弧导轨

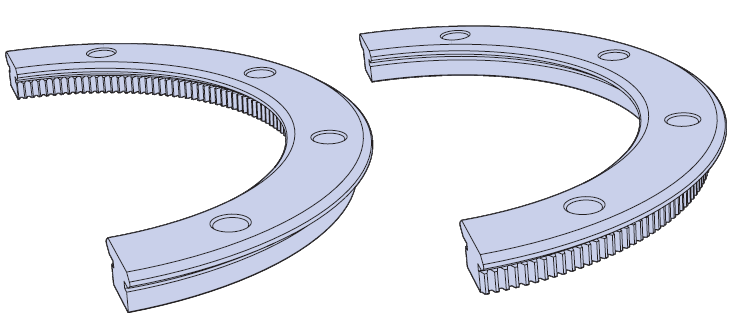

灵蛇网4818ccc 　　可采购整360度圆弧导轨，也可采购任意角度的圆弧导轨段;可带内齿圈或外齿圈：

灵蛇网4818ccc 　　圆弧导轨传动的两种运动方式：

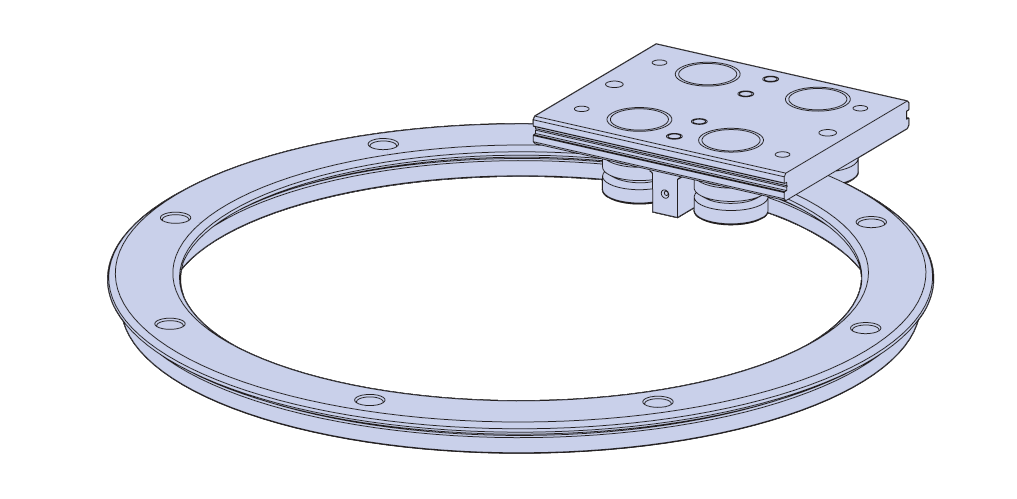

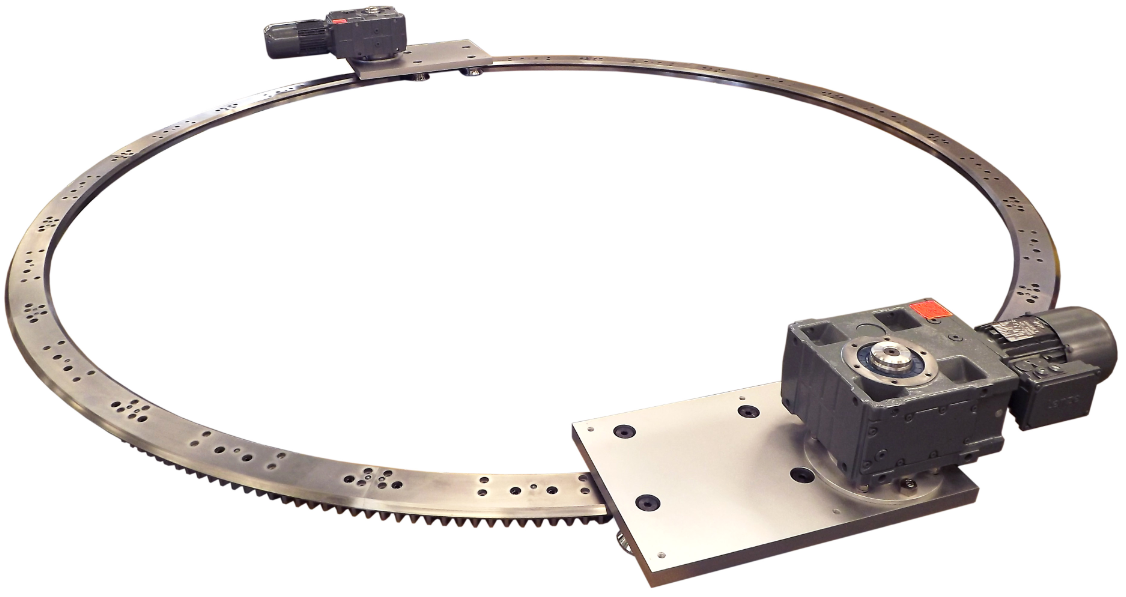

灵蛇网4818ccc 　　A：圆弧导轨固定，滑台做圆周运动;可采用各种形式的传动方式，最常见的为：圆弧导轨带齿圈，把减速电机/电机安装在滑台上，齿轮安装在减速电机/电机的输出轴上，齿轮转动沿着齿圈运动，带动滑台做圆周运动：

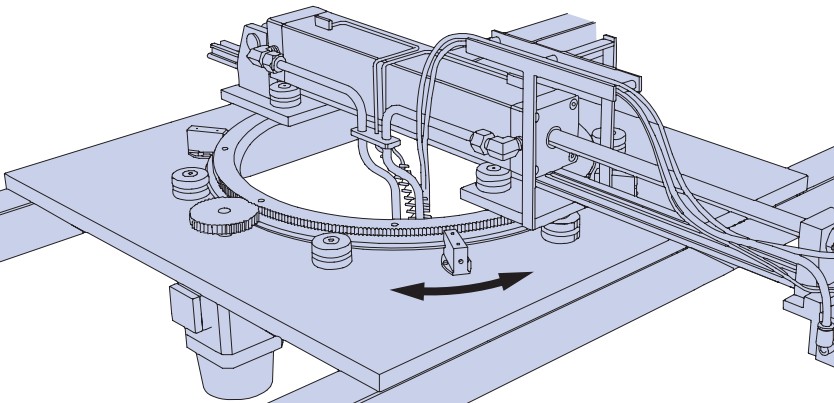

　　B：滚轮固定，圆弧导轨转动;内V/外V，内齿圈/外齿圈，可自由搭配：

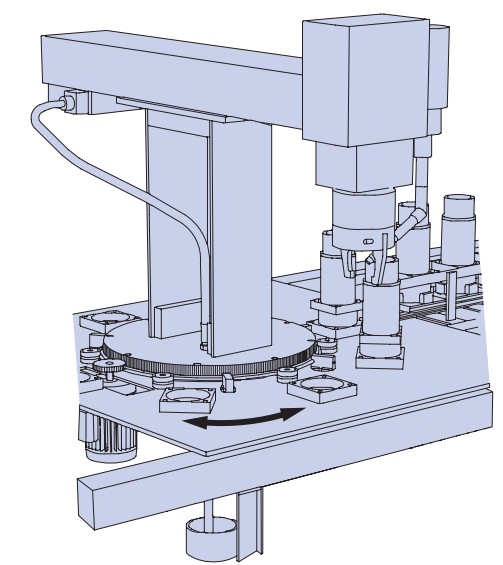

　　如果采用外V/外齿圈结构，这样可让圆弧导轨的内侧有更为充足的空间让其它部件通过，如下图所示：

　　双V圆弧导轨的齿圈，同样的直径，齿面宽度比单V圆弧导轨的小，所以可传递的力也小;所以如果需要较大的传动力，建议采用单V圆弧导轨。

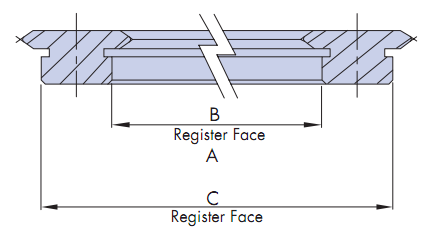

　　如果你的应用对圆弧导轨的圆心位置有精确的要求，可选用如下两个定位基准中的一个来进行精准定位：

　　二：单V圆弧导轨

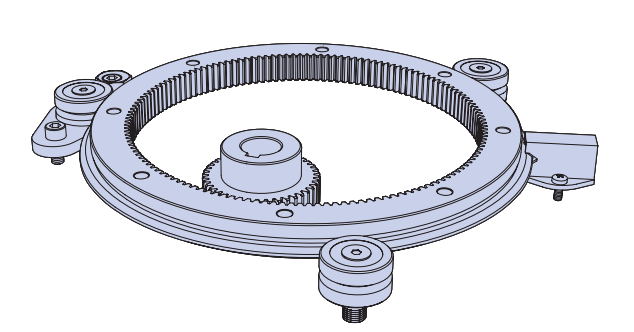

灵蛇网4818ccc 　　分为“内单V/外齿”和“外单V/内齿”两种形式;滚轮和齿轮固定，电机驱动齿轮，齿轮带动单V圆弧导轨转动;这种运动方式，在很多旋转应用中，可替代回转支承，请参阅文章：圆弧导轨vs回转支承：

　　齿轮齿圈传动，存在一定的反向间隙;如果需要减小反向间隙的影响，并且需要较快的线速度-比如5米每秒，那建议采用同步带传动的内单V圆弧导轨;详细说明，请参考文章：同步带传动回转工作台：

　　三：单V圆弧导轨盘

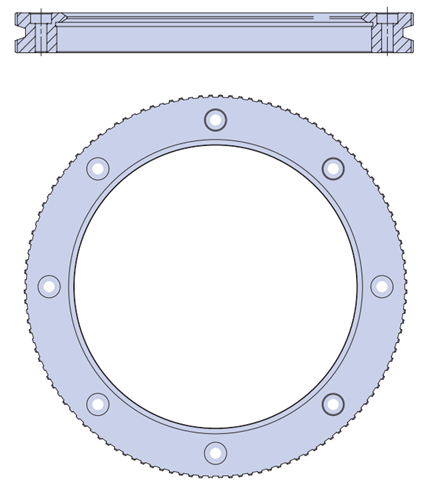

灵蛇网4818ccc 　　和单沿V圆弧导轨的区别在于：单V圆弧导轨盘只有外V/外齿一种形式;中间是实心的，盘的表面可进行精密加工，方便在上面安装其它部件：

圆弧导轨传动方式？大家学会了吗？如果想咨询相关产品，请来我们公司参考，特殊需要的还可以定制哦。
